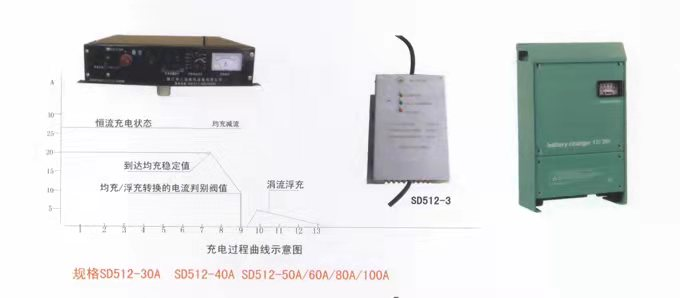

SD512型系列全自动充电机

SD512型全自动充电机：

　　在线式自适应四阶段充电特性：修复充电、恒流充电、恒压充电、浮充。充电器采用微处理控制的自适应电池管理糸统，适合不同类型的电池，在线式自适应特性会根据电池使用状况来优化充电过程。对电池进行在线式全自动保护性充电。充、放电自动完成，以达到延长电池使用寿命之目的。该仪器应保持在线充电，无需人员看管（在线式：就是将充电器一直保持充电状态）。同时可作直流供电电源和发电机辅助启动电源使用。

☆、内置EMI滤波器。在一定程度上可以提高产品的抗干扰能力，同时，降低对其他电器产品的电磁干扰。

☆、过载、短路保护。

☆、百分之百老化。

☆、适用于各种电池的充电使用。

接线顺序：先接电池，再接42V AC电源。

1.将红线与电池正极相接， 黑线与负极相连， 并检查发光二极管显示是否正常？

红色： 不通式， 正负极接错或电线短路。

黄色： 充电式，恒流-恒压-涓流充电。 每节电池结束电压为14.2V DC±0.1V

(自动转为涓流充电)。

绿色： 充满式，涓流充电。充满后每节电池电压保持在13.0V DC±0.1V (自动)。

2. 保养：为了确保安全，每月一次检查所有充电电池，保持电池充满电。

技 术 资 料：

电源电压 42V AC±10%，50/60Hz

充满电压 14.2±0.1V DC/节

涓流充电 13.2±0.1V DC/节

充电电流 2*5A

尺寸 170*165*70

重量 4.5 kg

防护等级 IP56

安装图：

检 修 说 明：

1. 该仪器采用全自动保护电路，检测　控制信号取自蓄电池内部。故未连接蓄电池前，输出端有电压信号输出。
2. 红灯亮： 说明充电器输出线与蓄电池正负极接反。
3. 检查并确认充电器的输出线与蓄电池连接正确、完好。方能接通AC42V电源。否则烧坏充电器。
4. 长时间充电，电池充不满（绿灯不亮）：首先测量输入
5. 电压是否在规定的范围内， 再检查充电器的输出端与蓄电池接触是否完好。
6. 注意：充电器的输入、输出端不可接反！

本仪器对电池进行全自动保护性充电。充、放电自动完成，以达到延长电池使用寿命之目的。本仪器应保持在线充电，无需人员看管（在线式：就是将充电器一直保持充电状态）。
