DL-III舵角指示器

  DL-Ⅲ型电感式舵角指示器是我厂在原Ⅰ、Ⅱ型基础上改进的新型产品。该产品采用惠斯登电桥原理,利用无触点可变电感作舵角发讯器,用毫安表作指示器。同时配用交流和直流两种电源供电,并相互自动切换,确保仪器得到不间断工作。该产品结构简单,示度准确、耐久性好、高灵敏、高可靠、使用维修方便。它可供各类船舶作舵角指示用,也可扩大应用到其它自动化装置中。

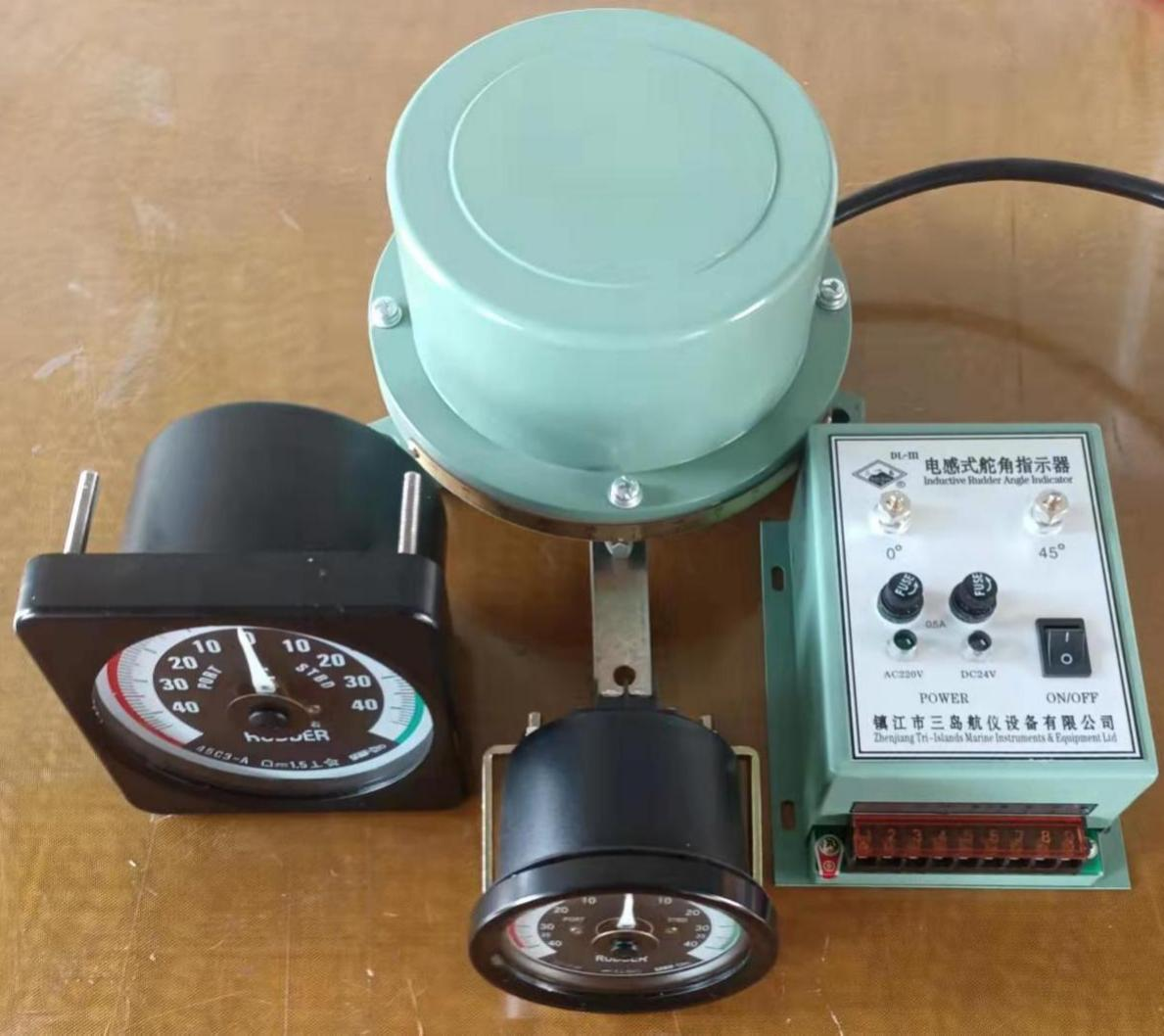

仪器分三部分组成:

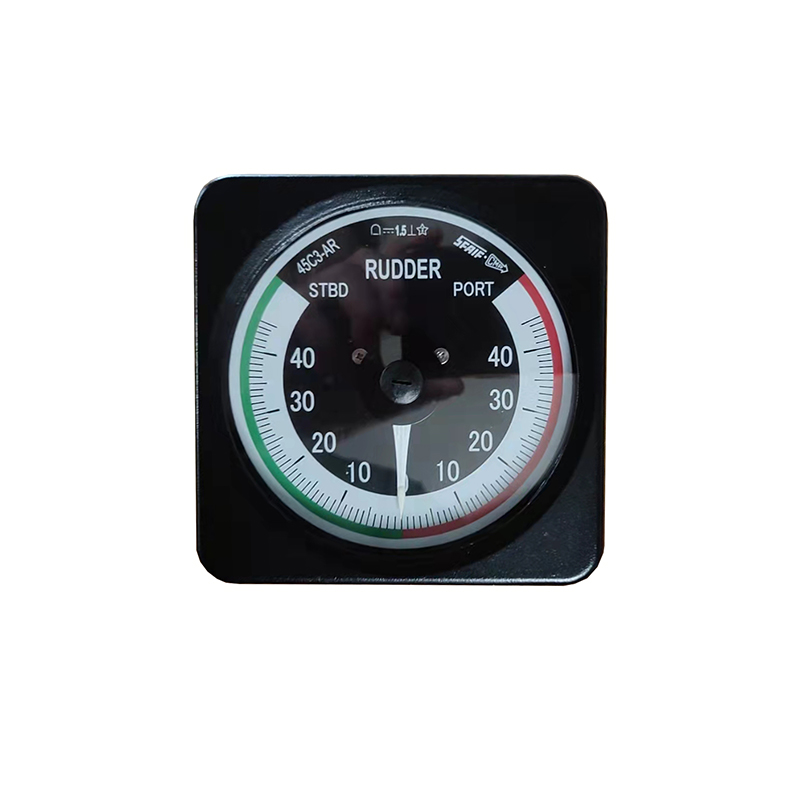

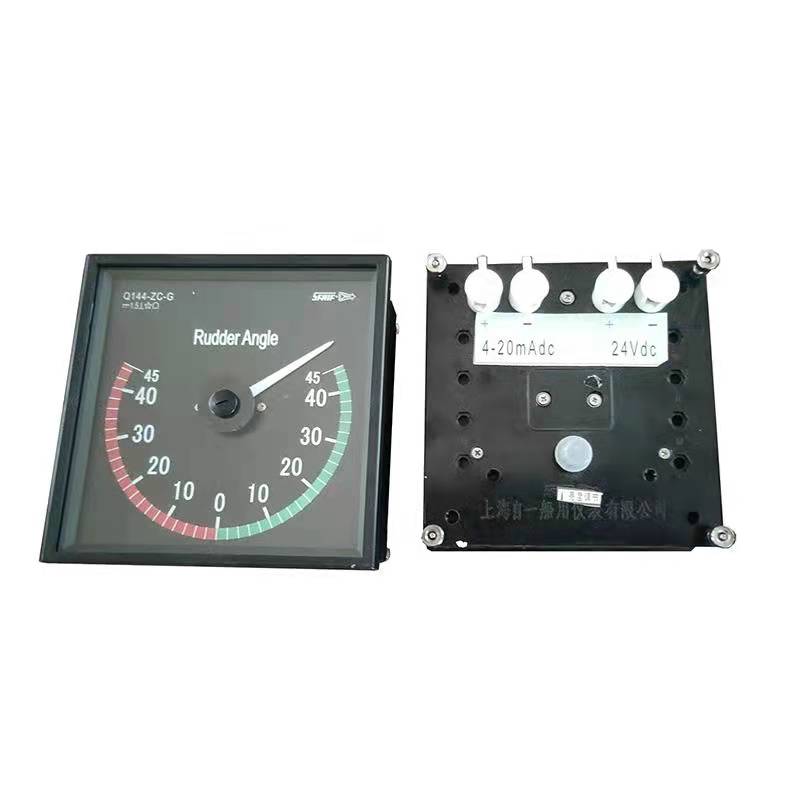

1、指示器,防护等级IP22。安装在舵机操纵台和舵机简操箱表面上,外接调光器照明24V电源应取自操纵台和简操箱。DL-III/2型电感式舵角指示器所配两只指示器型号应当一致。(表型可选装)

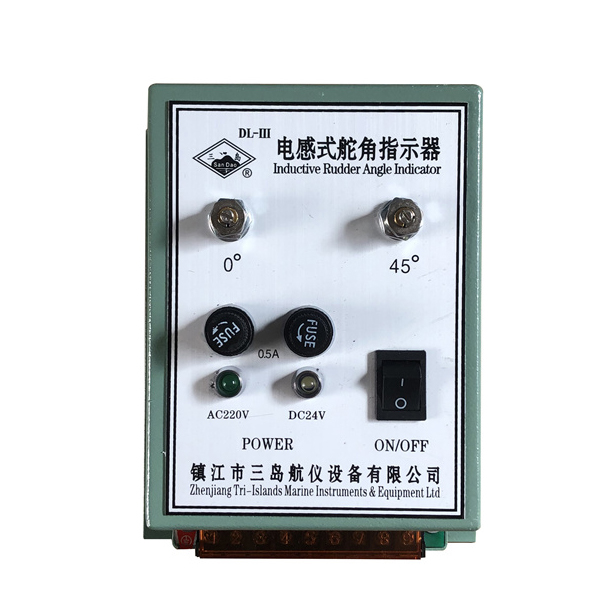

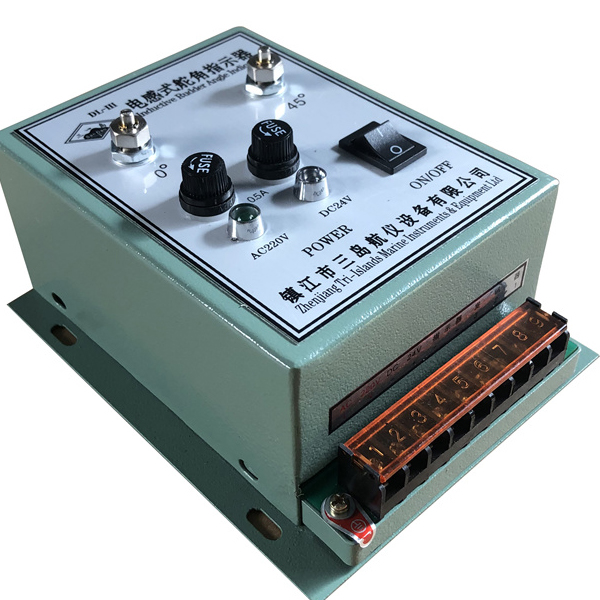

2、电源盒,防护等级IP22。安装在操纵台或其他控制箱内(为方便接线),防护等级由操纵台或其他控制箱保障(接线端增加防护罩)。

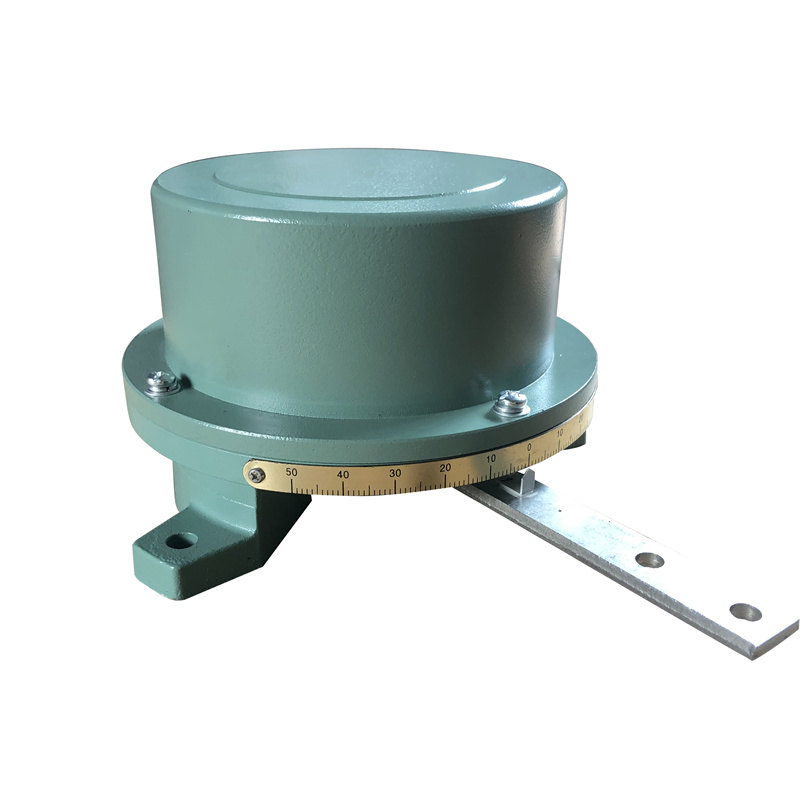

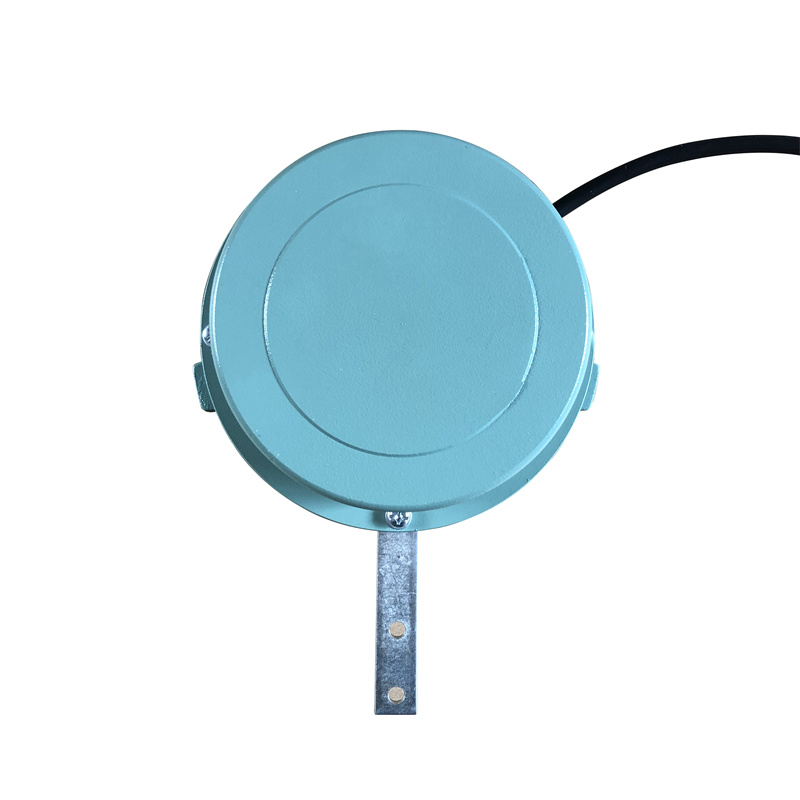

3、发讯器,防护等级IP44。安装在舵机旁或舵机上,确保发讯器的转动臂(连杆)与舵机形成平行四边形运动或同轴转动。


接线图示例:





电源盒安装尺寸



舵角发讯器





DL-III电源盒




               Q144倒装                              45C3倒装


主机转速表

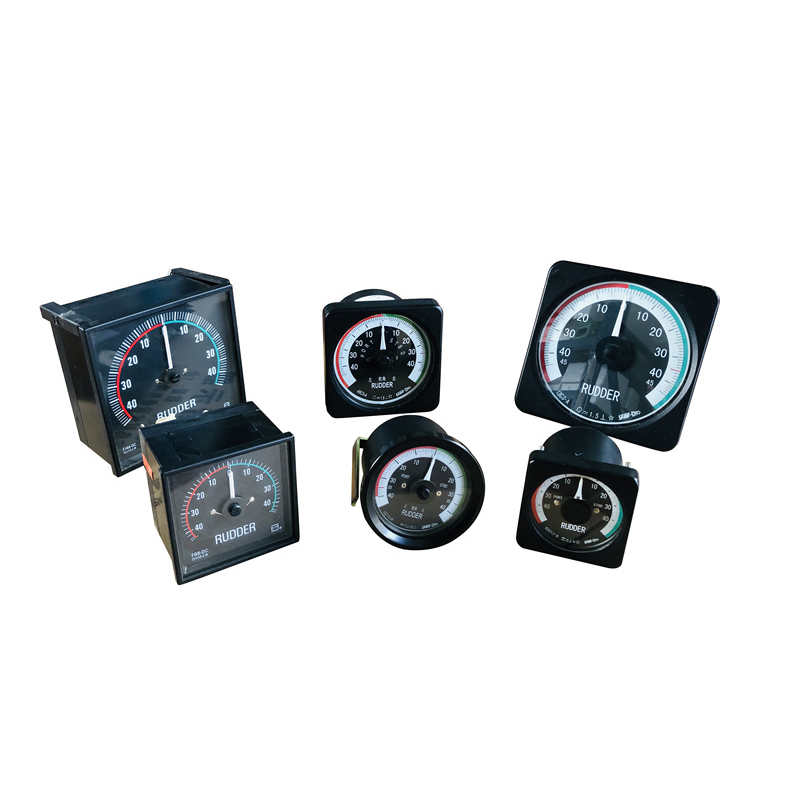

舵角表系列
